TESTTIDE爐溫測試儀 S12
特點：
1.測量精度±0.5℃，提供可靠精度的數據并根據此數據作出決定及依據；
2.效率高，連續存儲資料1 6次，同時下載*計算機分組分析處理;采用模塊化分析模式,簡捷、快速分析系統可基于P C（w i n d o w s）及P D A ( P o c k e t )進行數據分析；
3.智能分析功能，儀器可自動分析測量數據OK/NG，可快速判斷與決定；
4.堅固的不銹鋼隔熱盒及近十年的隔熱技術積累可達到完善的隔熱效果；
5.功耗低,采用鋰電池供電,連續使用長達3 0個小時以上,快速充電1 0分鐘即可使用；
6.通信模式采用串口、USB及無線傳輸，適合多種工作環境及應用領域多層隔熱保護，采用不銹鋼精制而成，可應對*嚴酷的無鉛制程和承受苛刻的工業環境 ；
7.嚴謹工藝制程*準確的校正服務，所有校正均采用F L U K E - 7 1 4校正，與中國*大校準機構C T I合作伙伴；
8.保證每臺機器準確，可靠、體積小存儲容量大（32 0 0 0 0數據點) ,采用32 MB F L A S H存儲芯片，任何意外均不會丟失數據；
9.簡單一體界面化軟件，快捷易操作特點，可使工程師快速高效而又精確地進行過程QA或**驗證。
硬件模塊：
1.采樣頻率*快達到0.05S（0.05s~30min）
2.全部采用工業元器件，確保在不同環境中使用
3.采用全隔離、抗干擾技術。如：UV爐、50Hz靜電干擾
軟件模塊：
TESTTIDE爐溫測試儀分析軟件系統，是一套高效、方便、快捷、易操作的分析軟件，應用于SMT/ DIP電子生產過程的爐溫測試及半導體、食品、噴涂、陶瓷、汽車等廣泛領域，它的模塊化結構設計使得客戶可以根據自己的需要進行自由選擇，該軟件的分析功能如下：
1.曲線摸擬
2.曲線合并
3.SPC分析
4.實時測量
5.曲線公差帶
6.曲線修改、對齊
7.曲線數據導入、導出
8.隨意畫水平、垂直線
9.曲線數據導出PDF、EXCEL
10.記錄每一點的溫度并通過曲線體現出來
11.任意兩點之間的斜率、時間的變化情況
12.任意一點溫度以上或以下的斜率、時間的變化
13.精確的體現出*高、*低、平均溫度及標準偏差并可以
14.對各個部分做出報警設置，詳細的波峰焊分析過程
15：PWI工藝窗口指數：
PWI英文全稱為Process Window Index，中文為工藝窗口指數是溫度曲線的檢測標準。
按照設置的曲線，每個點都取下限，那么可以畫一條*下限的溫度曲線出來。每個點去取上限，那么可以畫一條*上限的溫度曲線出來。每個點去取中點，那么可以畫一條標準的溫度曲線出來。上限和下限曲線中間的部分就是符合要求的曲線范圍。
其計算公式為：PWI=100*（當前工藝值-工藝中心值）/（（工藝上限-工藝下限）/2）%
例如當前測試值為70 ，而標準范圍為【10，110】,那么中心值為（110+10）/2=60，
那么當頭PWI=100*(70-60)/（（110-10）/2）%=16.66%
下限曲線的PWI是-100%
上限曲線的PWI是100%
中間曲線的PWI是0%
PWI可以簡單看成實際測試出的曲線和中點曲線的偏移率。 *好的曲線是0%，超過-100%和100%的都是不符合的曲線。
16：SPC即統計過程控制。在生產過程中，產品的加工尺寸的波動是不可避免的。它是由人、機器、材料、方法和環境等基本因素的波動影響所致。
波動分為兩種：正常波動和異常波動。正常波動是偶然性原因（不可避免因素）造成的。它對產品質量影響較小，在技術上難以消除，在經濟上也不值得消除。異常波動是由系統原因（異常因素）造成的。它對產品質量影響很大，但能夠采取措施避免和消除。
過程控制的目的就是消除、避免異常波動，使過程處于正常波動狀態。
17：曲線預測功能：可提前幫助工程師預測爐溫曲線，減少調試爐溫時間。

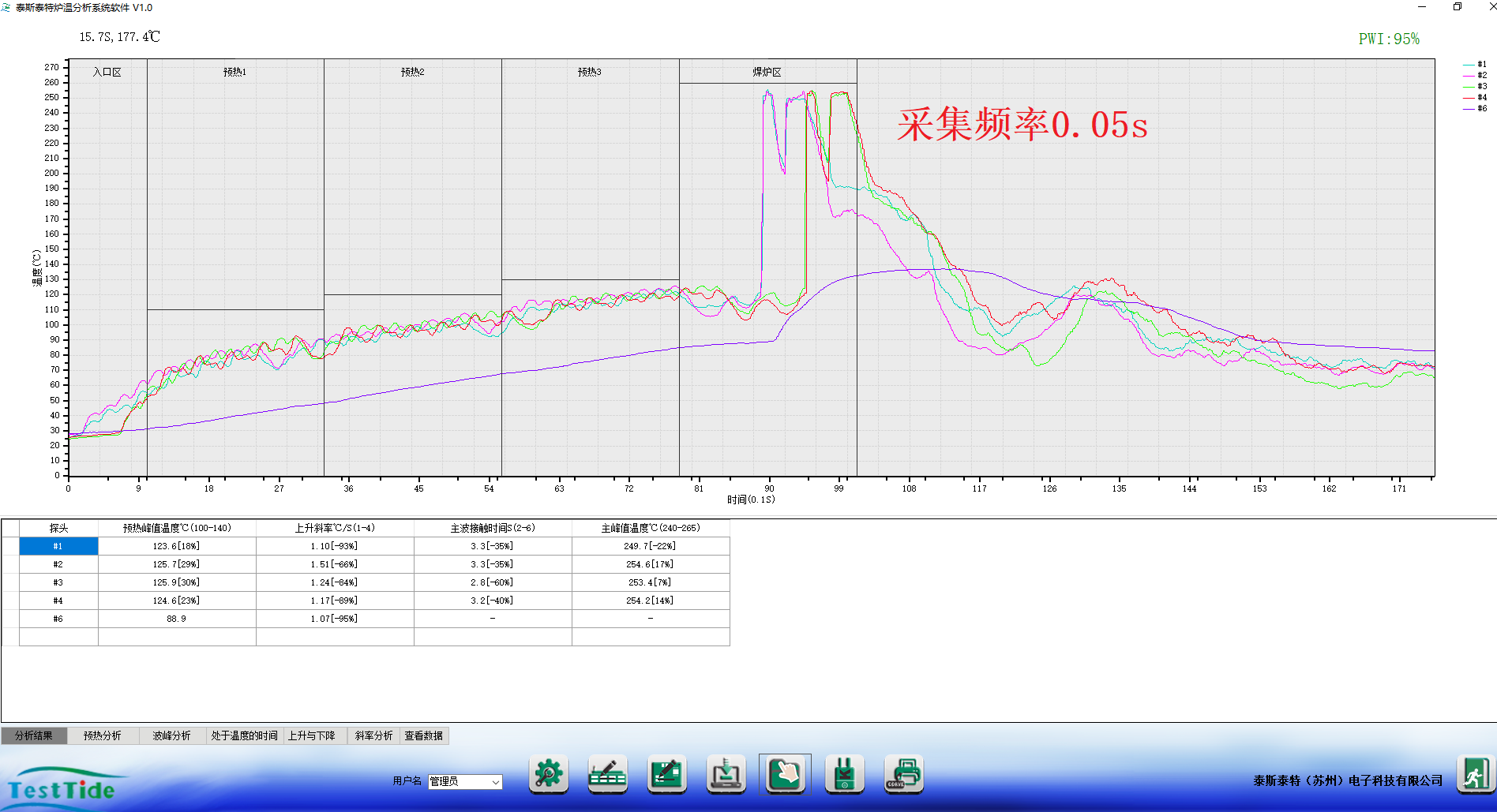

波峰焊軟件界面：

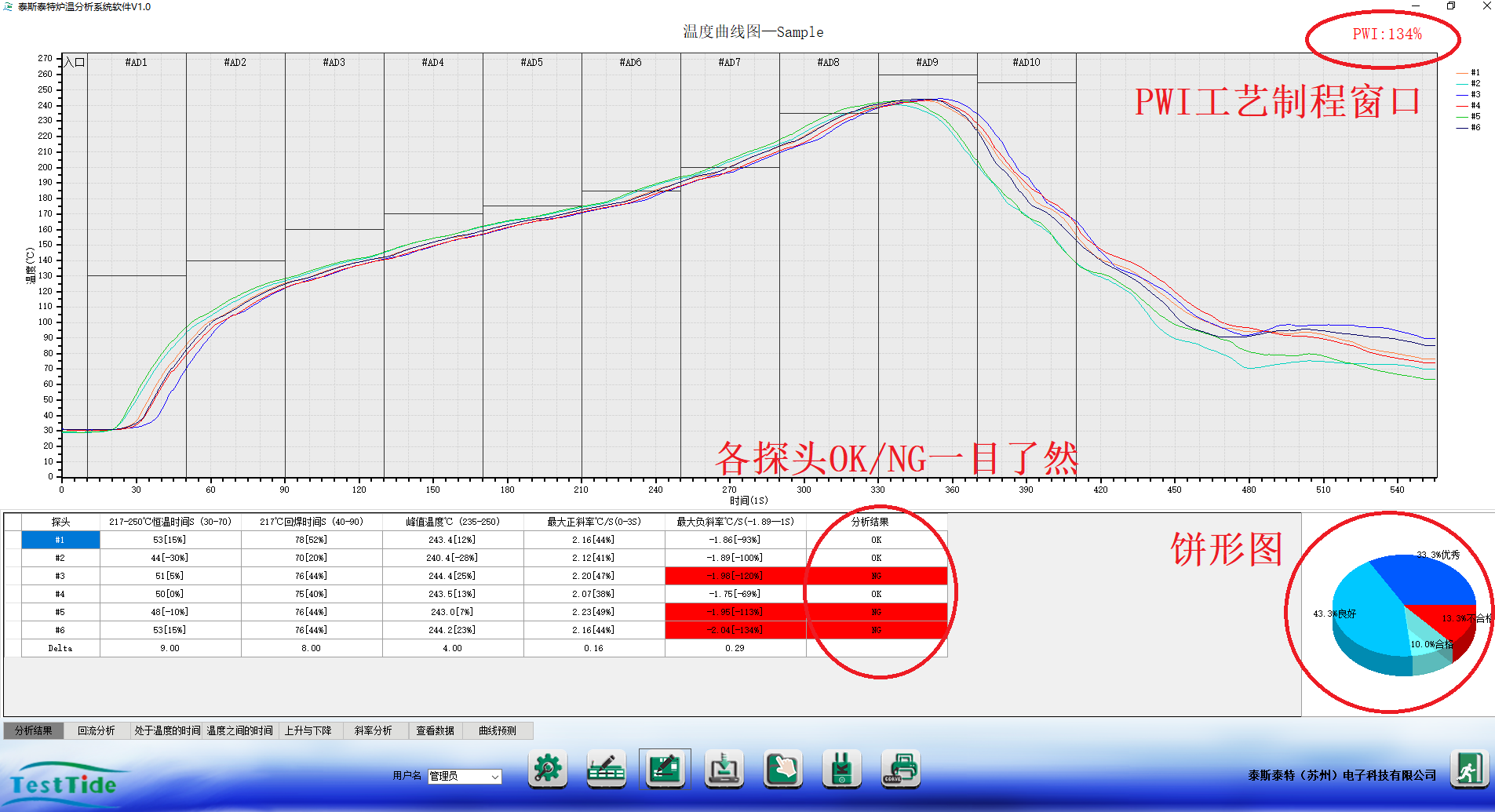

回流焊軟件界面：
技術參數：
1.內存：存儲容量32M，可保存16組的溫度數據
2.采樣頻率：0.05s to 30Min
3.測試精度：±0.5℃分辨率0.1℃
4.測溫范圍：-200℃～1370℃
5.主機工作溫度：0℃To85℃，超溫自動保護
6.通道高速隔離，抗15KV ESD,漏電雙保護電路
7.熱電偶類型：K型
8.每通道數據點：320萬溫度數據點
9.電池：耐高溫鎳氫充電電池2500mah
10.工作電壓：DC3.7-4.2V
11.啟動方式：按鍵、定時、溫度
12.儀器功耗：≤10mAh
13.軟件語言版本：簡體中文、繁體中文、英文
14.支技系統：Windows XP / Vista /Win 7/Win 10/Win 11
產品配置清單：
1.儀器包裝箱 1 PCS
2.爐溫測試儀主機 1 PCS
3.隔熱盒 1 PCS
4.操作手冊 1 PCS
5.USB數據連接線 1 PCS
6.K 型熱電偶 12 PCS
7.高溫膠帶 1 PCS
8.高溫防護手套 1 PCS
10.軟件密碼狗 1 PCS
儀器型號：
型號 | 高（MM） | 寬（MM） | 長（MM） | 通道數 |
S12 | 19 | 49 | 210 | 12 |
隔熱盒型號：
型號 | 長（MM） | 寬（MM） | 高（MM） | 耐溫時間（250℃） | 耐溫時間（260℃） | 適用測溫儀型號 |
S120X | 245 | 80 | 35 | 10Min | 8Min | S12 |
服務承諾：
自購買本公司產品18月內，為您提供免費保修，軟件升*，校正服務。
