在線爐溫實時監控系統 TESTTIDE-ES24-7
TESTTIDE在線爐溫監控系統
服務·專業·價值
簡介：
自動曲線測試減少人工成本自動實時監控提升產品質量，TESTTIDE ES 24-7在線爐溫實時監控系統、記錄并分析每一個產，品的溫度狀態與工藝數據，為每個產品自動生成溫度曲線，實現全天候?qū)t子狀態與其產品的不斷監控、測試和追蹤，此產品簡潔、直觀功能強大，為工程人員與管理決策人員提供關鍵的分析數據，制定重要的質量及成本控制策略。
功能與特點：
1. 實時爐溫曲線監控。
2. 實時跟蹤、測試每片PCB溫度曲線數據。
3. 實時讀取產品條形碼，提供精準的追溯。?
4. 實時監控爐子傳送速度。
5.實時監控軌道XYZ方向振動
6. 實時生成柏拉圖統計生產情況。?
7. 脫機與在線SPC統計功能。?
8. 警報功能，監測日志文件可隨時查看。?
9. 智能控制，可與爐前設備進行通訊。?
10. 測試數據可實時傳送到服務器進行監控。
11.馬達風速監控系統。
12.回流焊軌道振動監控系統。
為什么導入爐溫實時監控系統？
Reflow TESTTIDE 自動測量取代人工
“工業4.0”在于利用網絡來控制傳統工藝過程，使工廠成為“智慧工廠”、使機器“能說話、
能思考、能判定”。
手動測量 reflow profile,明顯已經不符合工業發展趨勢。
人工測量profile有哪些不足？
現有reflow采用傳統的人工測量profile的方式執行點檢；在效率、成本、自動化程度上，均有較大的提升空間。
針對profile中點檢的各項工藝指標，無大數據匯總，缺少信息化管理。
軟件界面：

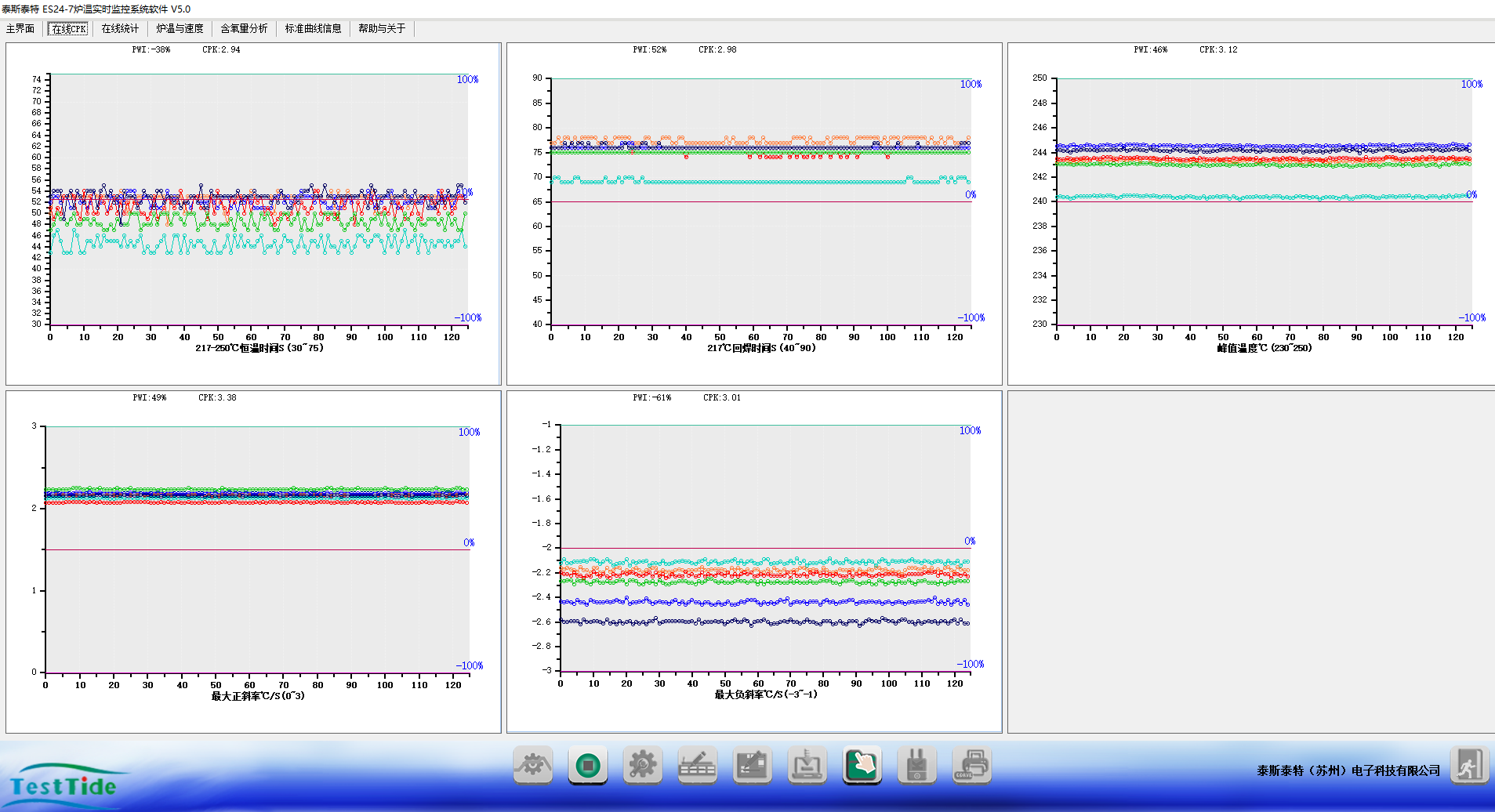

在線SPC分析：

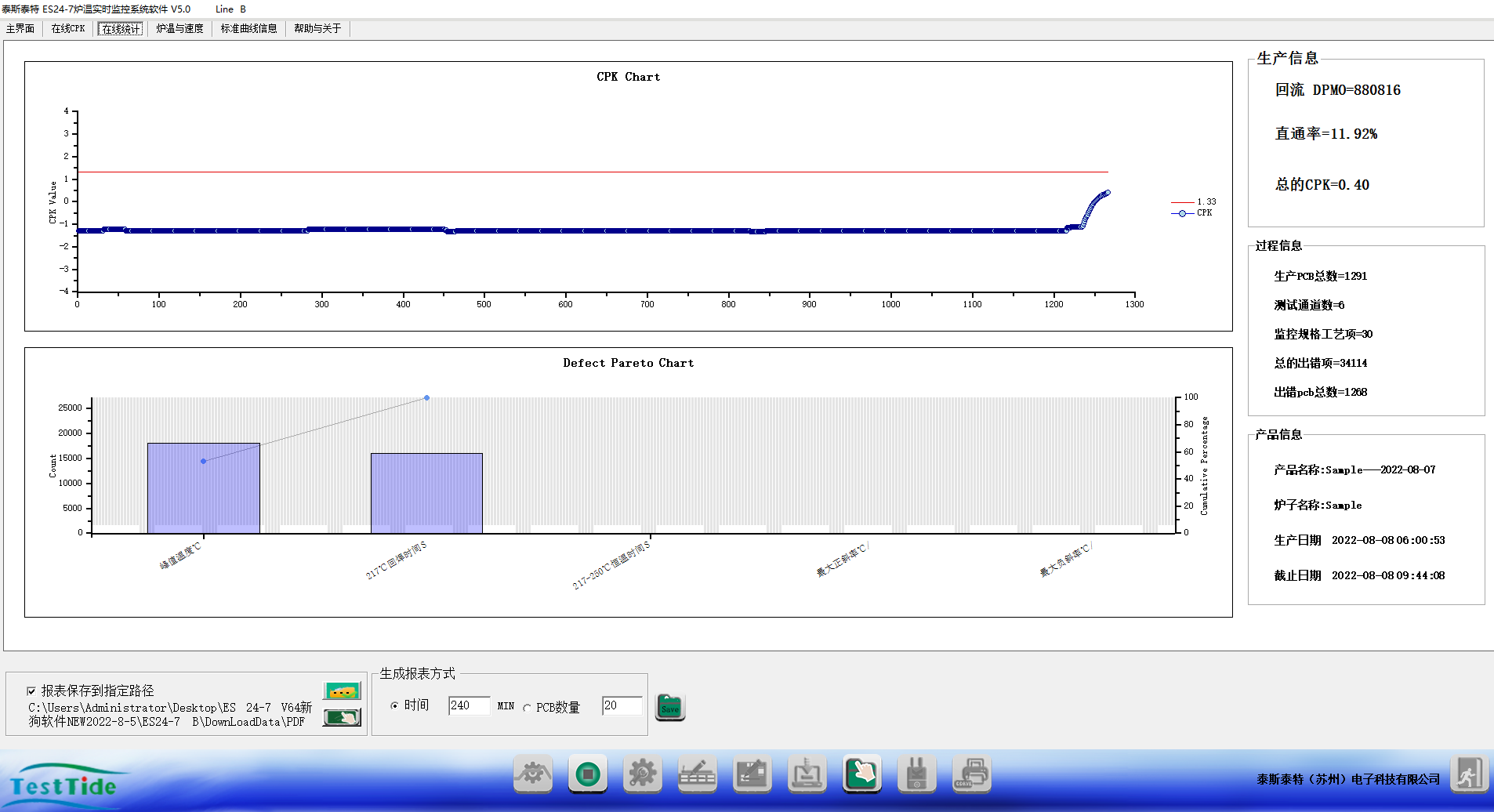

在線DPMO與柏拉圖：

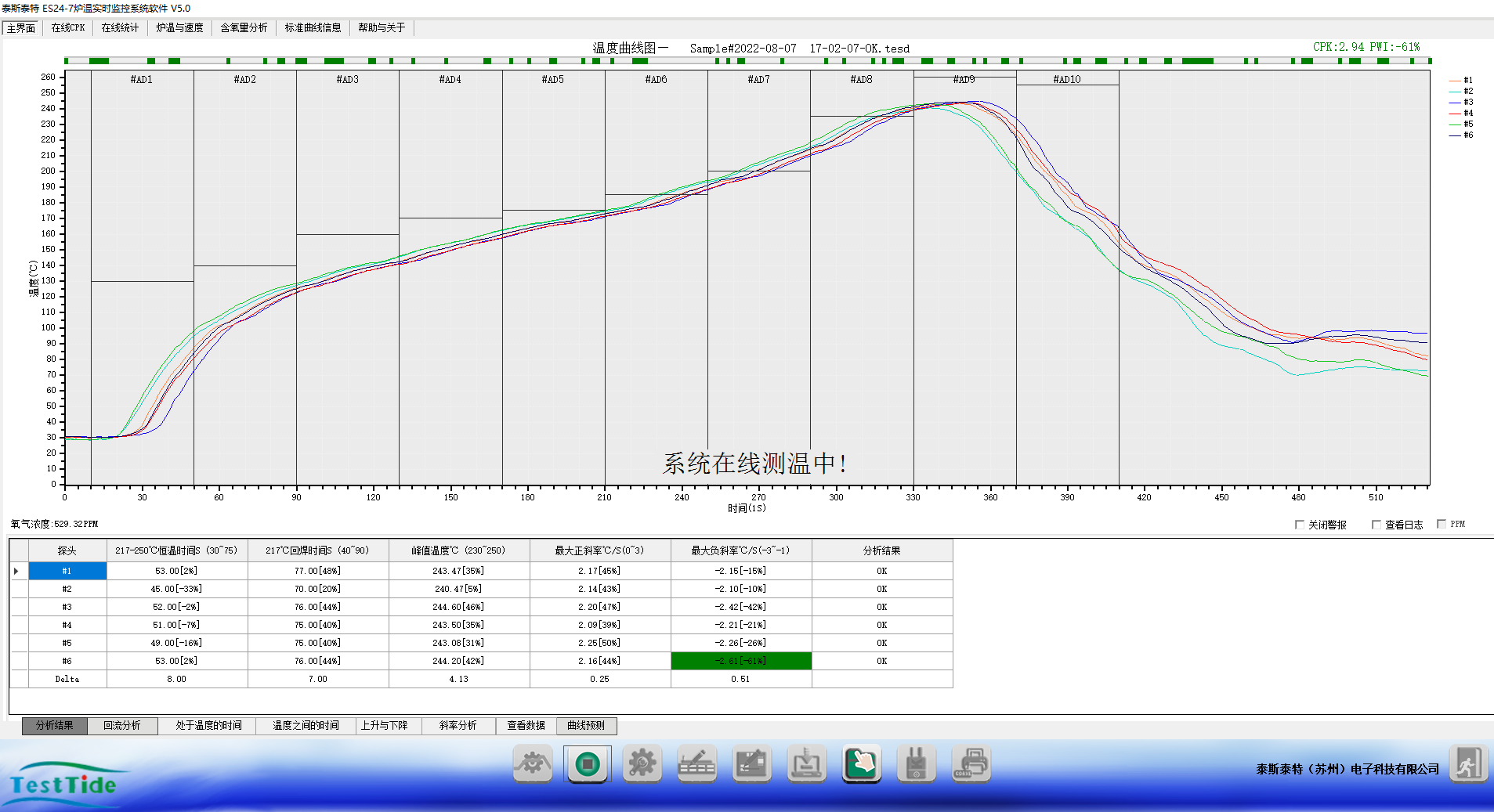

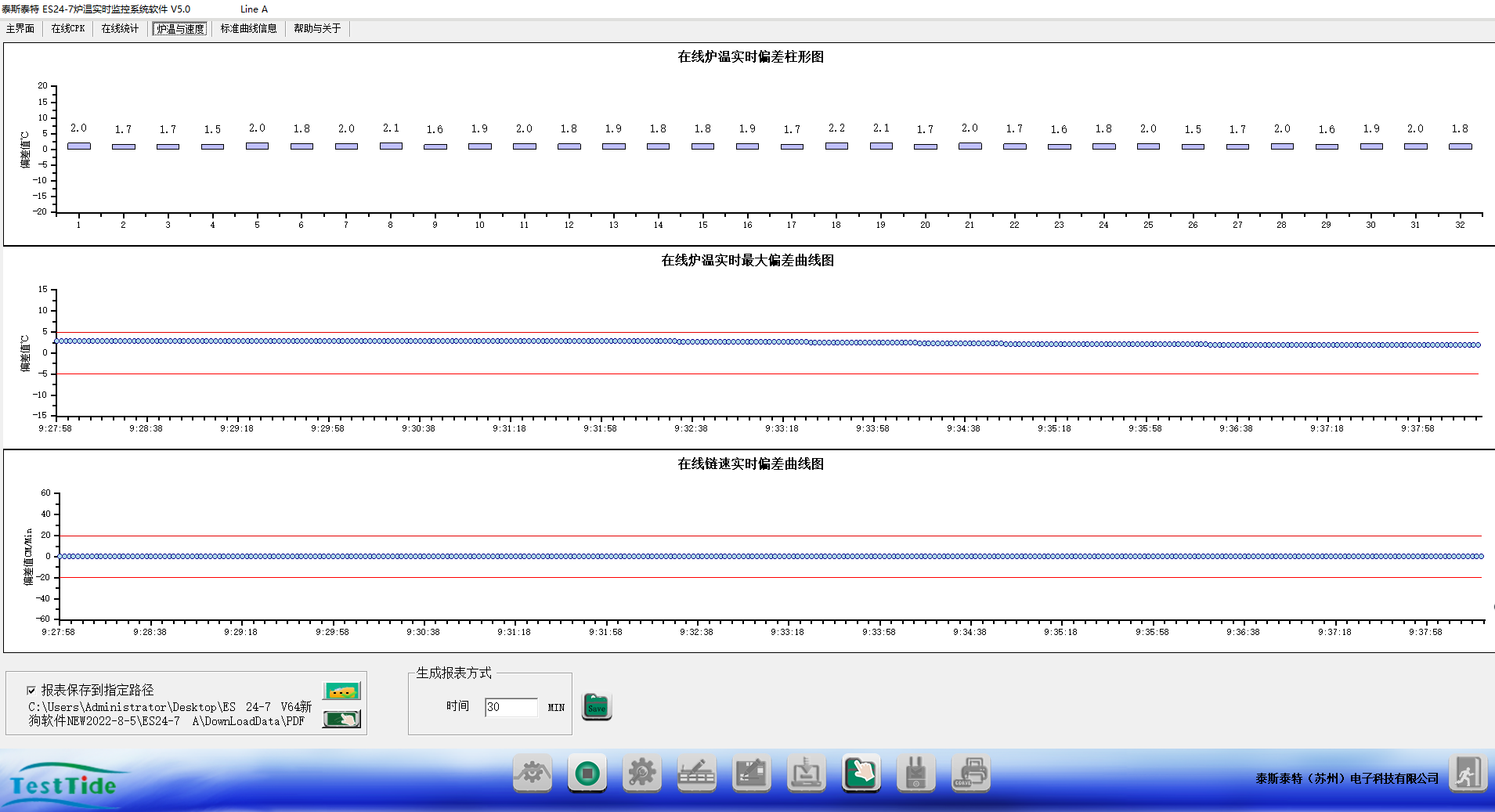

速度與爐溫：

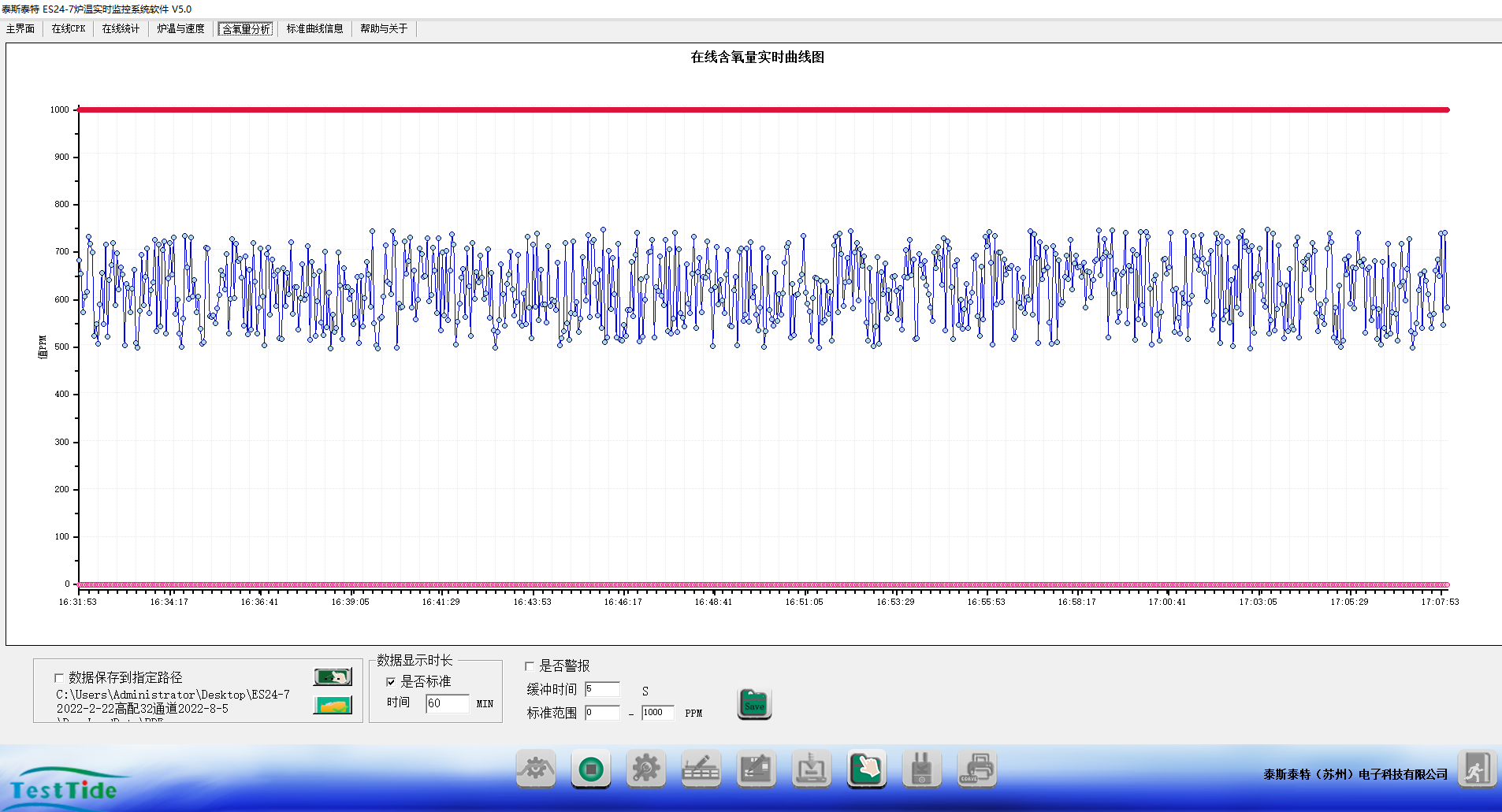

氧含量實時監控界面：
技術參數：
1. 溫度監控范圍：-30-1370°C
2. 熱電偶類型：K型
3. 軌道檢測：單、雙軌
4. 分辨率：0.1°C
5. 精度：±1°C
6. 通道：16/32/64通道數據采集
7. 頻率：采集頻率1~60秒
8. 測速：速度編碼器
9. 通信：USB通信
10. 警報：報警燈塔
11. 電源：AC 15V供電
12. 軟件語言：中文(簡體繁體)、英文
13. 讀碼器：可自由搭配選擇

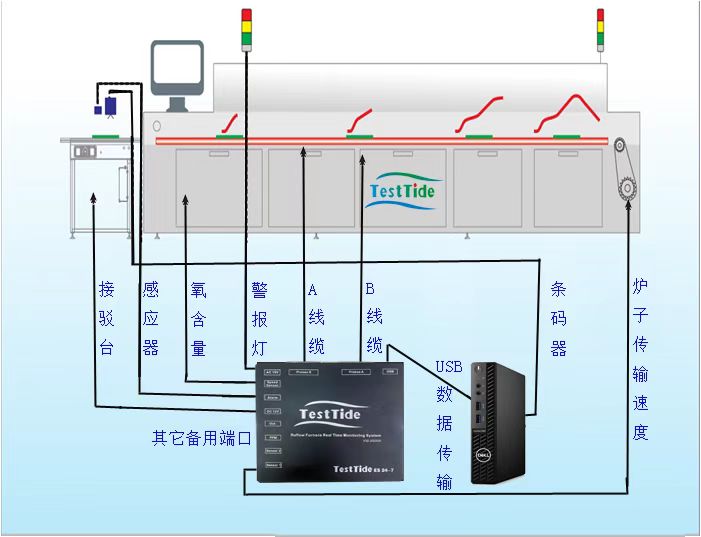

TESTTIDE 單軌主機示意圖：

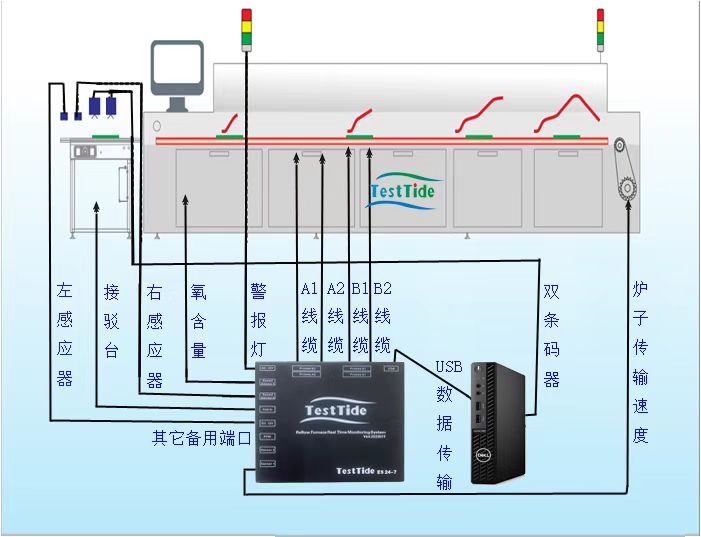

TESTTIDE 雙軌主機示意圖：

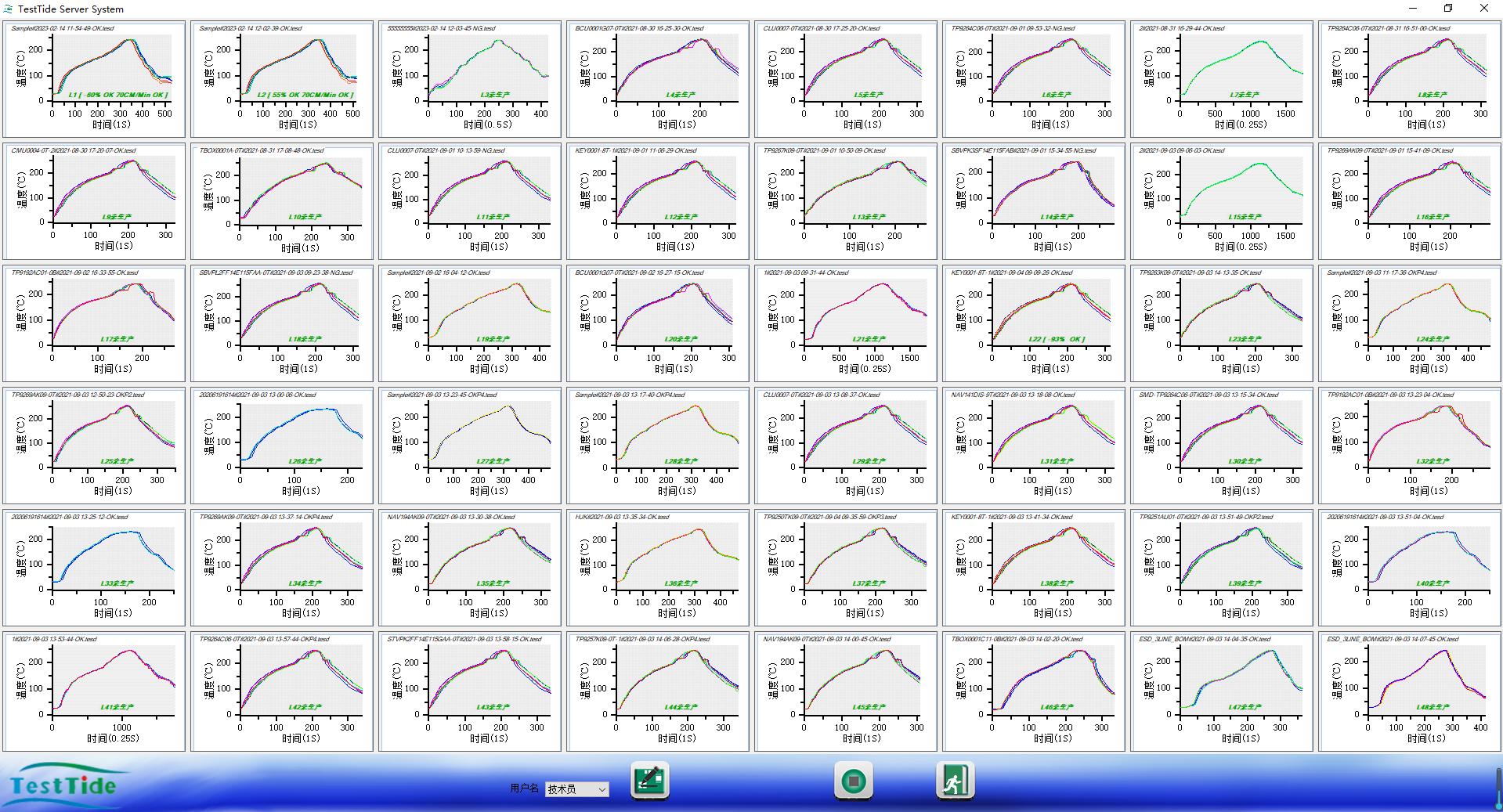

服務系統架構圖：
只要在同一個網段，所有的線體都把數據上傳到服務器上如圖：
